8664 Gegenkasten für Schlösser mit Fluchttürfunktion
- Funktion: Bei Betätigung eines Drückers oder einer Griffstange / Druckstange werden die Treibriegelstangen des Gegenkastens eingezogen. Gleichzeitig werden Falle und Riegel des Gangflügelschlosses zurückgeschoben. Wird der Standflügel wieder in die Verschlusslage gebracht, löst das Schaltschloss 4685 automatisch die selbstständige Verriegelung der Treibriegelstangen nach oben und unten aus. Erst nach dieser Verriegelung kann die Tür abgeschlossen werden.
- Hinweis: Keine Verwendung mit dem Umlenkschloss 661U möglich
- Verwendung: Für automatische Verriegelung im Standflügel
- Zertifiziert nach EN 1125: Ja
- Zertifiziert nach EN 12209: Ja
Funktion Bei Betätigung eines Drückers oder einer Griffstange / Druckstange werden die Treibriegelstangen des Gegenkastens eingezogen. Gleichzeitig werden Falle und Riegel des Gangflügelschlosses zurückgeschoben. Wird der Standflügel wieder in die Verschlusslage gebracht, löst das Schaltschloss 4685 automatisch die selbstständige Verriegelung der Treibriegelstangen nach oben und unten aus. Erst nach dieser Verriegelung kann die Tür abgeschlossen werden.
Hinweis Keine Verwendung mit dem Umlenkschloss 661U möglich
Verwendung Für automatische Verriegelung im Standflügel
Zertifiziert nach EN 1125 Ja
Zertifiziert nach EN 12209 Ja
Zertifiziert nach EN 179 Ja
| Anschlussgewinde für Treibriegelstange | M5 |
| Antriebssperre | Oben und unten |
| Dornmaß | 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85 mm |
| Flachstulp (Standardausführung) | 24 x 3 mm |
| Hinterdornmaß | 15 mm |
| Hinweis Lappenstulp | Lappen des Stulps in 0,5 mm Schritten kürzbar |
| Hinweis Nussvierkant | Auch mit Beschlägen mit 45° Drehwinkel kombinierbar |
| Hinweis U-Stulp | Alle U-Stulpen werden mit Endkappen geliefert, Bei U-Stulpen ändert sich das Dornmaß um -1 mm |
| Kastenbreite | Dornmaß + 15 mm |
| Kastenhöhe | 199 mm |
| Kastenmaterial | Stahl verzinkt |
| Kastentiefe | 16,8 mm |
| Lappenlänge | Ungekürzt (31,0 mm) |
| Mit Lappenstulp | Optional (Richtungsangabe erforderlich) |
| Nussdrehwinkel | 40° |
| Nussvierkant | 9 mm |
| Stangenhub | 20 mm |
| Stulplängen | 245, 270 mm |
| Stulpmaterial | Edelstahl rostfrei |
| U-Stulp (Standardausführung) | 24 x 6 mm |
| Verwendung von Gangflügelschlössern mit 20 mm Riegelausschluss | Ja |
| Serie | Für Serie 8600, 8700 |
26
Ergebnisse gefundenAnzeigen pro Seite
| Beschreibung | Sprache | Dateigröße | Dateityp | |
|---|---|---|---|---|
| Prospekt Serie 8000 | de | 19.06 MB | Download | |
| Brochure Series 8000 | en | 18.93 MB | Download | |
| Brochure Product overview emergency exit door locks | en | 16.00 MB | Download | |
| Prospekt Programmübersicht Fluchttürschlösser | de | 16.01 MB | Download | |
| Zertifikat der Leistungsbeständigkeit EN 179 | pl | 1.26 MB | Download | |
| Zertifikat der Leistungsbeständigkeit EN 179 | de | 1.26 MB | Download | |
| Certificate of constancy of performance EN 179 | en | 1.38 MB | Download | |
| Certificate of constancy of performance EN 1125 | en | 1.56 MB | Download | |
| Zertifikat der Leistungsbeständigkeit EN 1125 | de | 1.60 MB | Download | |
| Zertifikat der Leistungsbeständigkeit EN 1125 | pl | 1.60 MB | Download | |
| Environmental Product Declaration EPD | en | 576.50 KB | Download | |
| Umwelt Produktdeklaration EPD | de | 690.98 KB | Download | |
| Umwelt Produktdeklaration EPD | pl | 690.98 KB | Download | |
| VdS Anerkennung - Einbruchmeldeanlagen der Klasse C | pl | 1.30 MB | Download | |
| VdS approval - Class C burglar alarm systems | en | 1.30 MB | Download | |
| VdS Anerkennung - Einbruchmeldeanlagen der Klasse C | de | 1.30 MB | Download | |
| Allgemeine Gebrauchs-, Installations- und Wartungsanleitung Serie 8000 | pl | 3.24 MB | Download | |
| Allgemeine Gebrauchs-, Installations- und Wartungsanleitung Serie 8000 | de | 3.24 MB | Download | |
| General operating, installation and maintenance instructions series 8000 | en | 3.24 MB | Download | |
| Allgemeine Montageanleitung - CE Kennzeichnungen | pl | 426.45 KB | Download | |
| Allgemeine Montageanleitung - CE Kennzeichnungen | de | 426.45 KB | Download | |
| General installation instruction - CE labellings | en | 426.45 KB | Download | |
| Declaration of Performance S002 BauPVo (EU Nr. 305/2011) EN 179 / EN 1125 | en | 1018.26 KB | Download | |
| Leistungserklärung S002 BauPVo (EU Nr. 305/2011) EN 179 / EN 1125 | de | 1018.26 KB | Download | |
| Leistungserklärung S002 BauPVo (EU Nr. 305/2011) EN 179 / EN 1125 | pl | 1018.26 KB | Download | |

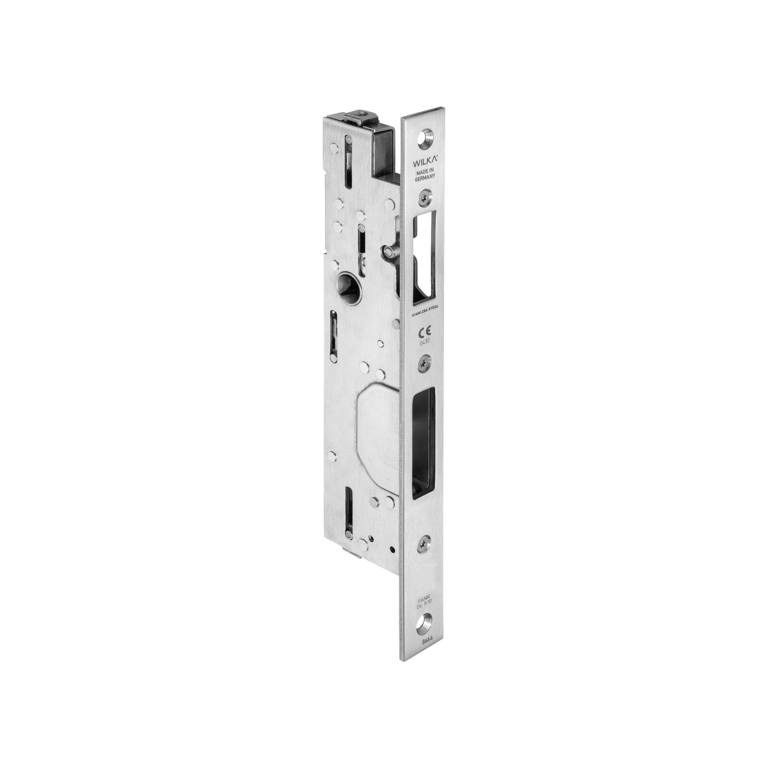

| 8664-produktfoto.png | 68.92 KB | png | Download |
