8638 Schlüsselbetätigte Mehrfachverriegelung ohne Fluchttürfunktion
Slider überspringen Schlüsselbetätigte Mehrfachverriegelung ohne Fluchttürfunktion
Ende des Sliders
- DIN Richtung: DL / DR
- Entfernung: 92 mm
- Riegelausschluss: 20 mm
- Riegeltour: 1-tourig
- Verwendung: Für einflügelige Rohrrahmentüren aus Aluminium und Stahl
Funktion steckender Schlüssel Ja
Verwendung Für einflügelige Rohrrahmentüren aus Aluminium und Stahl
| DIN Richtung | DL / DR |
| Dornmaß | 35, 40, 45 mm |
| Drückerhöhe | 850, 1050 mm |
| Entfernung | 92 mm |
| Falle umlegbar | Ja, Auslieferung in DL |
| Fallenart | Prismafalle |
| Fallenausschluss | 12 mm |
| Flachstulp (Standardausführung) | 24 x 3 mm |
| Funktion steckender Schlüssel | Ja |
| Hinterdornmaß | 15 mm |
| Hinweis Nussvierkant | Clamping-follower with slide bearing |
| Hinweis U-Stulp | Alle U-Stulpen werden mit Endkappen geliefert, Bei U-Stulpen ändert sich das Dornmaß um -1 mm |
| Kastenbreite | Dornmaß + 15 mm |
| Kastenhöhe | 211 mm |
| Kastenmaß Nebenverriegelung | 45 x 154 x 15,5 mm |
| Kastenmaterial | Stahl verzinkt |
| Kastentiefe | 15,5 mm |
| Nebenverriegelung | Schwenkhaken |
| Nebenverriegelung oben | Schwenkhaken 1-fach, Schwenkhaken 2-fach |
| Nebenverriegelung unten | Schwenkhaken 1-fach, Schwenkhaken 2-fach |
| Nussdrehwinkel | 35° |
| Nussvierkant | 9 mm |
| Riegelart | Standard |
| Riegelausschluss | 20 mm |
| Riegeltour | 1-tourig |
| Stulplängen | 1770, 1970, 2170, 2390 mm |
| Stulpmaterial | Edelstahl rostfrei |
| U-Stulp (Standardausführung) | 24 x 6 mm |
| Zylinderlochung | Profilzylinder / Schweizer Rundzylinder |
| Serie | 8600 |
8
Ergebnisse gefundenAnzeigen pro Seite
| Beschreibung | Sprache | Dateigröße | Dateityp | |
|---|---|---|---|---|
| Prospekt Serie 8000 | de | 19.06 MB | Download | |
| Brochure Series 8000 | en | 18.93 MB | Download | |
| Brochure Product overview emergency exit door locks | en | 16.00 MB | Download | |
| Prospekt Programmübersicht Fluchttürschlösser | de | 16.01 MB | Download | |
| 8638-produktfoto.png | en | 23.54 KB | png | Download |
| 8638-u-stulp-1haken-produktfoto.png | pl | 21.60 KB | png | Download |
| 8638-u-stulp-produktfoto.png | en | 22.05 KB | png | Download |

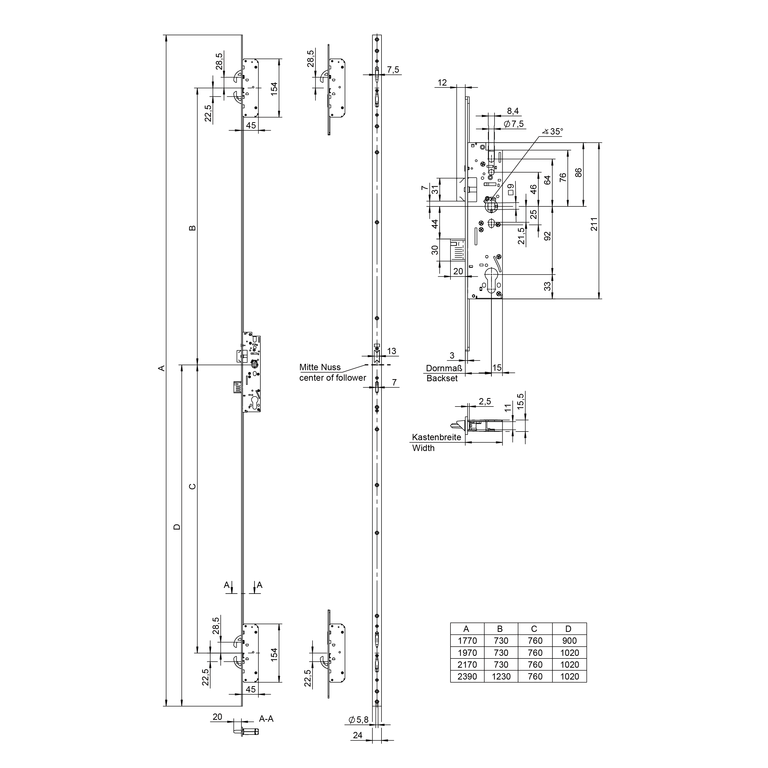

| 8638-techzeichnung.png | pl | 63.63 KB | png | Download |
| Falle vorstehend (optional) | 3 mm / 5 mm |
| Gesteuerter Fallenfeststeller | Optional |
| Hinweis gesteuerter Fallenfeststeller | FS-Zulassung entfällt |
| Nussüberwachung (inkl. 8 m Kabel) | Optional |
| Riegel vorstehend (optional) | 3 mm |
| Riegelüberwachung (inkl. 10 m Kabel) | Optional |
| Zusätzliche Nebenverriegelung | Optional |
