658Z Einsteckschloss mit Fluchttürfunktion D
Slider überspringen Einsteckschloss mit Fluchttürfunktion D
Ende des Sliders
- DIN Richtung: DL / DR
- Entfernung: 92 mm
- Fluchttürfunktion: Durchgangsfunktion D
- Riegelausschluss: 20 mm
- Riegeltour: 1-tourig
Feuerschutz geprüft nach EN 1634-1 und DIN 4102-18 Ja
Fluchttürfunktion Durchgangsfunktion D
Funktion steckender Schlüssel Ja
Verwendung Für zweiflügelige Rohrrahmentüren aus Aluminium und Stahl
Vorgerichtet für eine zusätzliche Verriegelung nach oben Ja
Zertifiziert nach EN 1125 Ja
Zertifiziert nach EN 12209 Ja
Zertifiziert nach EN 179 Ja
| DIN Richtung | DL / DR |
| Dornmaß | 30, 35, 40, 45 mm |
| Entfernung | 92 mm |
| Fallenart | Prismafalle |
| Fallenausschluss | 12 mm |
| Flachstulp (Standardausführung) | 24 x 3 mm |
| Fluchttürfunktion | Durchgangsfunktion D |
| Funktion steckender Schlüssel | Ja |
| Hinterdornmaß | 15 mm |
| Hinweis Nussvierkant | Geteilt |
| Hinweis U-Stulp | Alle U-Stulpen werden mit Endkappen geliefert, Bei U-Stulpen ändert sich das Dornmaß um -1 mm |
| Kastenbreite | Dornmaß + 15 mm |
| Kastenhöhe | 183,5 mm |
| Kastenmaterial | Stahl verzinkt |
| Kastentiefe | 15,5 mm |
| Nussdrehwinkel | 30° |
| Nussvierkant | 9 mm |
| Richtungsangabe erforderlich | Ja |
| Riegelart | Standard |
| Riegelausschluss | 20 mm |
| Riegeltour | 1-tourig |
| Stulplängen | 245, 270 mm |
| Stulpmaterial | Edelstahl rostfrei |
| U-Stulp (Standardausführung) | 24 x 6 mm |
| Zylinderlochung | Profilzylinder / Schweizer Rundzylinder |
| Serie | 6000 |
34
Ergebnisse gefundenAnzeigen pro Seite
| Beschreibung | Sprache | Dateigröße | Dateityp | |
|---|---|---|---|---|
| Prospekt Programmübersicht Fluchttürschlösser | de | 16.01 MB | Download | |
| Brochure Product overview emergency exit door locks | en | 16.00 MB | Download | |
| Zertifikat der Leistungsbeständigkeit EN 179 | de | 1.26 MB | Download | |
| Zertifikat der Leistungsbeständigkeit EN 179 | pl | 1.26 MB | Download | |
| Certificate of constancy of performance EN 179 | en | 1.38 MB | Download | |
| Certificate of constancy of performance EN 1125 | en | 1.56 MB | Download | |
| Zertifikat der Leistungsbeständigkeit EN 1125 | de | 1.60 MB | Download | |
| Zertifikat der Leistungsbeständigkeit EN 1125 | pl | 1.60 MB | Download | |
| Zertifikat der Leistungsbeständigkeit EN 12209 | pl | 1.13 MB | Download | |
| Certificate of constancy of performance EN 12209 | en | 1.20 MB | Download | |
| Zertifikat der Leistungsbeständigkeit EN 12209 | de | 1.13 MB | Download | |
| QM 342 ift Rosenheim-230-7031366-1-5 | de | 456.00 KB | Download | |
| QM 342 ift Rosenheim-230-7031366-1-5 | pl | 456.00 KB | Download | |
| QM 342 ift Rosenheim-230-7031366-1-5 | en | 456.00 KB | Download | |
| Umwelt Produktdeklaration EPD | de | 690.98 KB | Download | |
| Environmental Product Declaration EPD | en | 576.50 KB | Download | |
| Umwelt Produktdeklaration EPD | pl | 690.98 KB | Download | |
| VdS Anerkennung - Einbruchmeldeanlagen der Klasse C | pl | 1.30 MB | Download | |
| VdS Anerkennung - Einbruchmeldeanlagen der Klasse C | de | 1.30 MB | Download | |
| VdS approval - Class C burglar alarm systems | en | 1.30 MB | Download | |
| Allgemeine Gebrauchs-, Installations- und Wartungsanleitung Serie 4000, 6000, 7000 | de | 1.81 MB | Download | |
| Allgemeine Gebrauchs-, Installations- und Wartungsanleitung Serie 4000, 6000, 7000 | pl | 1.81 MB | Download | |
| General operating, installation and maintenance instructions series 4000, 6000, 7000 | en | 1.81 MB | Download | |
| Allgemeine Montageanleitung - CE Kennzeichnungen | de | 426.45 KB | Download | |
| Allgemeine Montageanleitung - CE Kennzeichnungen | pl | 426.45 KB | Download | |
| General installation instruction - CE labellings | en | 426.45 KB | Download | |
| Declaration of Performance S001 BauPVo (EU Nr. 305/2011) EN 179 / EN 1125 | en | 1.06 MB | Download | |
| Leistungserklärung S001 BauPVo (EU Nr. 305/2011) EN 179 / EN 1125 | de | 1.06 MB | Download | |
| Leistungserklärung S001 BauPVo (EU Nr. 305/2011) EN 179 / EN 1125 | pl | 1.06 MB | Download | |
| Leistungserklärung S003 BauPVo (EU Nr. 305/2011) EN 12209 | pl | 782.40 KB | Download | |
| Declaration of Performance S003 BauPVo (EU Nr. 305/2011) EN 12209 | en | 782.40 KB | Download | |
| Leistungserklärung S003 BauPVo (EU Nr. 305/2011) EN 12209 | de | 782.40 KB | Download | |

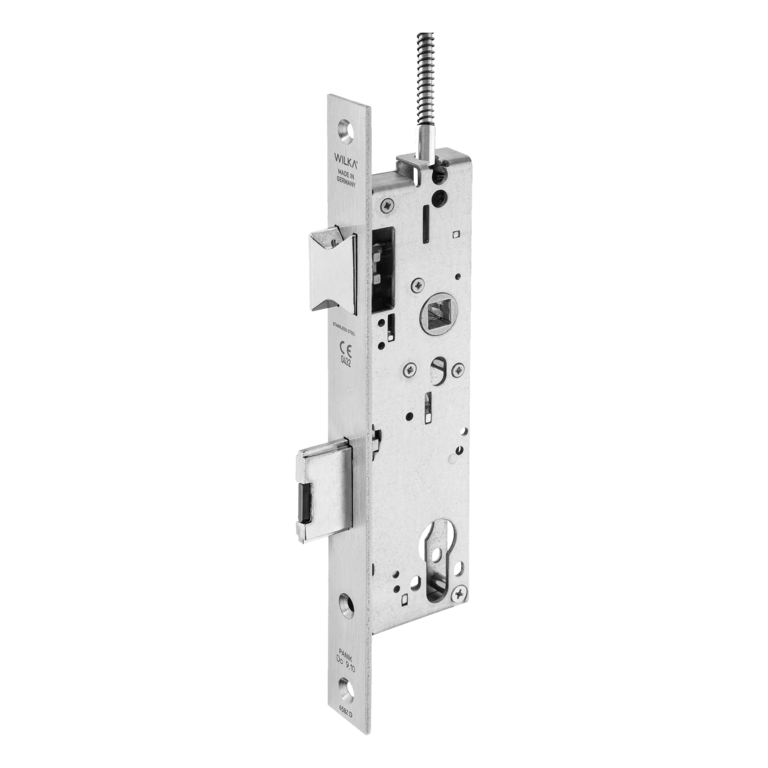

| 658z-produktfoto.png | 99.14 KB | png | Download | |

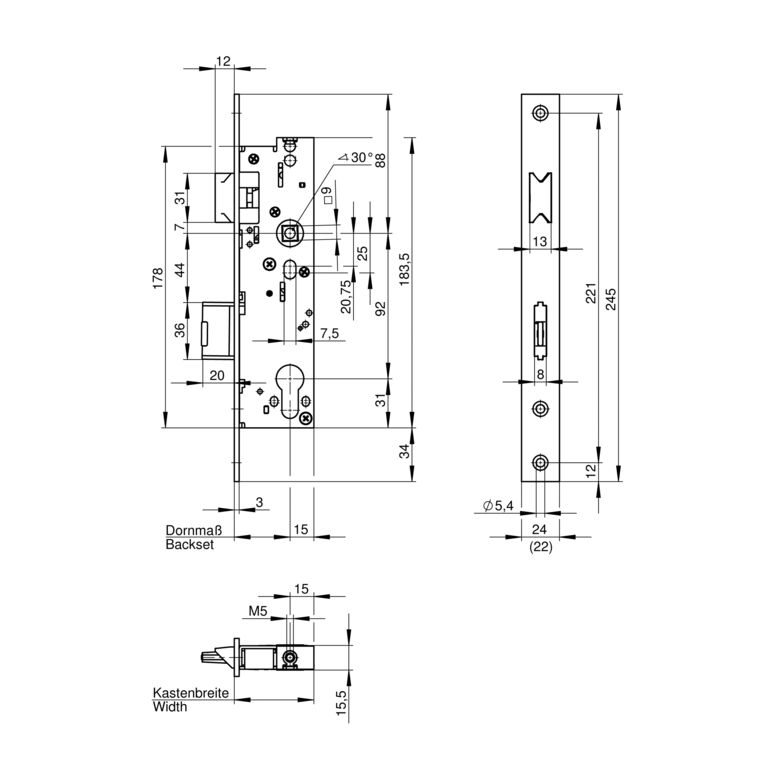

| 658z-techzeichnung.png | 24.78 KB | png | Download |
| Falle vorstehend (optional) | 3 mm / 5 mm |
| Flachstulp (Sonderausführung) | 22 x 3 mm |
| Nussüberwachung (inkl. 8 m Kabel) | Optional |
| Riegel vorstehend (optional) | 3 mm / 5 mm |
| Riegelüberwachung (inkl. 10 m Kabel) | Optional |
| U-Stulp (Sonderausführung) | 22 x 6 mm |
