8677 Schlüsselbetätigte Mehrfachverriegelung mit Fluchttürfunktion B

Slider überspringen
  • Schlüsselbetätigte Mehrfachverriegelung mit Fluchttürfunktion B
  • Schlüsselbetätigte Mehrfachverriegelung mit Fluchttürfunktion B
  • Schlüsselbetätigte Mehrfachverriegelung mit Fluchttürfunktion B
  • Schlüsselbetätigte Mehrfachverriegelung mit Fluchttürfunktion B
Schlüsselbetätigte Mehrfachverriegelung mit Fluchttürfunktion B
  • Schlüsselbetätigte Mehrfachverriegelung mit Fluchttürfunktion B
  • Schlüsselbetätigte Mehrfachverriegelung mit Fluchttürfunktion B
  • Schlüsselbetätigte Mehrfachverriegelung mit Fluchttürfunktion B
  • Schlüsselbetätigte Mehrfachverriegelung mit Fluchttürfunktion B
  • DIN Richtung: DL / DR
  • Entfernung: 92 mm
  • Fluchttürfunktion: Umschaltfunktion B
  • Riegelausschluss: 20 mm
  • Riegeltour: 1-tourig

Art.-Nr. 8677

Fachhändler finden

Anforderung gemäß DIN 18251-3 Klasse 5
Fluchttürfunktion Umschaltfunktion B
Funktion steckender Schlüssel Ja
Für einbruchhemmende Türen nach DIN EN 1627-1630 RC3
Verwendung Für einflügelige Rohrrahmentüren aus Aluminium und Stahl
Zertifiziert nach EN 1125 Ja
Zertifiziert nach EN 179 Ja

DIN RichtungDL / DR
Dornmaß35, 40, 45 mm
Drückerhöhe850, 1050 mm
Entfernung92 mm
Falle umlegbarJa, Auslieferung in DL
FallenartPrismafalle
Fallenausschluss12 mm
Flachstulp (Standardausführung)24 x 3 mm
FluchttürfunktionUmschaltfunktion B
Funktion steckender SchlüsselJa
Hinterdornmaß15 mm
Hinweis U-StulpAlle U-Stulpen werden mit Endkappen geliefert, Bei U-Stulpen ändert sich das Dornmaß um -1 mm
KastenbreiteDornmaß + 15 mm
Kastenhöhe211 mm
Kastenmaß Nebenverriegelung45 x 154 x 15,5 mm
KastenmaterialStahl verzinkt
Kastentiefe15,5 mm
NebenverriegelungSchwenkhaken
Nebenverriegelung obenSchwenkhaken 1-fach, Schwenkhaken 2-fach
Nebenverriegelung untenSchwenkhaken 1-fach, Schwenkhaken 2-fach
Nussdrehwinkel35°
Nussvierkant9 mm
RiegelartStandard
Riegelausschluss20 mm
Riegeltour1-tourig
Stulplängen1770, 1970, 2170, 2390 mm
StulpmaterialEdelstahl rostfrei
U-Stulp (Standardausführung)24 x 6 mm
ZylinderlochungProfilzylinder / Schweizer Rundzylinder
Serie8600

29

Ergebnisse gefunden

Anzeigen pro Seite

BeschreibungSpracheDateigrößeDateityp
Brochure Series 8000 en 18.93 MBpdfDownload
Prospekt Serie 8000 de 19.06 MBpdfDownload
Brochure Product overview emergency exit door locks en 16.00 MBpdfDownload
Prospekt Programmübersicht Fluchttürschlösser de 16.01 MBpdfDownload
Zertifikat der Leistungsbeständigkeit EN 179 pl 1.26 MBpdfDownload
Certificate of constancy of performance EN 179 en 1.38 MBpdfDownload
Zertifikat der Leistungsbeständigkeit EN 179 de 1.26 MBpdfDownload
Certificate of constancy of performance EN 1125 en 1.56 MBpdfDownload
Zertifikat der Leistungsbeständigkeit EN 1125 pl 1.38 MBpdfDownload
Zertifikat der Leistungsbeständigkeit EN 1125 de 1.38 MBpdfDownload
Environmental Product Declaration EPD en 576.50 KBpdfDownload
Umwelt Produktdeklaration EPD de 690.98 KBpdfDownload
Umwelt Produktdeklaration EPD pl 690.98 KBpdfDownload
VdS approval - Class C burglar alarm systems en 1.30 MBpdfDownload
VdS Anerkennung - Einbruchmeldeanlagen der Klasse C pl 1.30 MBpdfDownload
VdS Anerkennung - Einbruchmeldeanlagen der Klasse C de 1.30 MBpdfDownload
Allgemeine Gebrauchs-, Installations- und Wartungsanleitung Serie 8000 pl 3.24 MBpdfDownload
General operating, installation and maintenance instructions series 8000 en 3.24 MBpdfDownload
Allgemeine Gebrauchs-, Installations- und Wartungsanleitung Serie 8000 de 3.24 MBpdfDownload
Allgemeine Montageanleitung - CE Kennzeichnungen pl 426.45 KBpdfDownload
General installation instruction - CE labellings en 426.45 KBpdfDownload
Allgemeine Montageanleitung - CE Kennzeichnungen de 426.45 KBpdfDownload
Declaration of Performance S002 BauPVo (EU Nr. 305/2011) EN 179 / EN 1125 en 1016.07 KBpdfDownload
Leistungserklärung S002 BauPVo (EU Nr. 305/2011) EN 179 / EN 1125 pl 1016.07 KBpdfDownload
Leistungserklärung S002 BauPVo (EU Nr. 305/2011) EN 179 / EN 1125 de 1016.07 KBpdfDownload

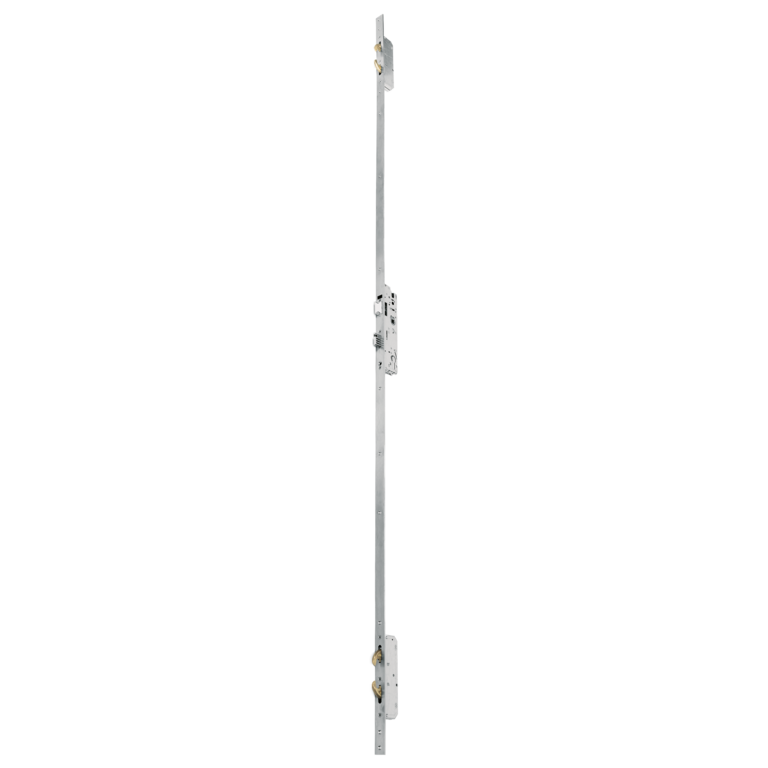

8677-produktfoto.png23.54 KBpngDownload

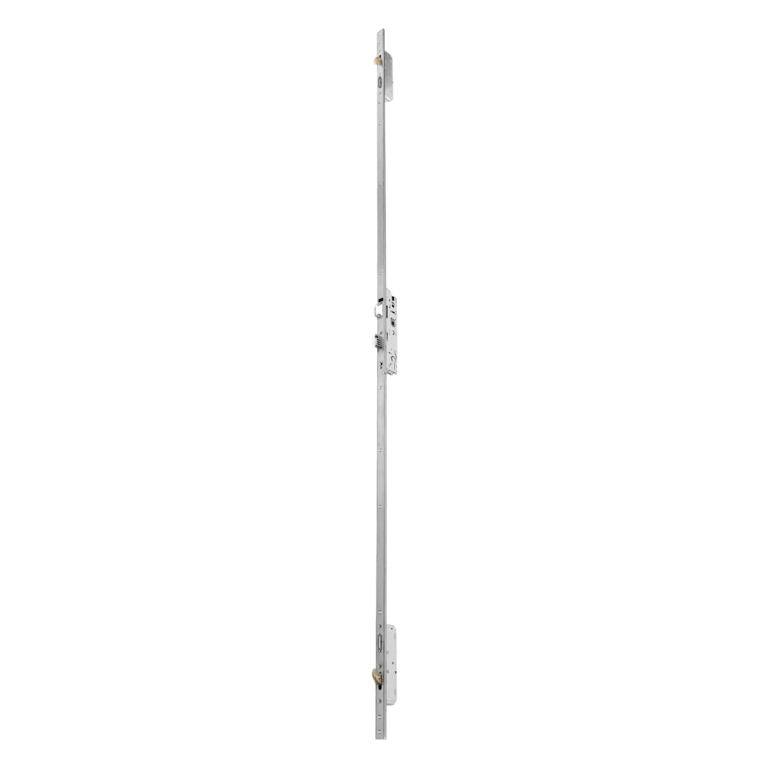

8677-u-stulp-1haken-produktfoto.png21.60 KBpngDownload
8677-u-stulp-produktfoto.png22.05 KBpngDownload

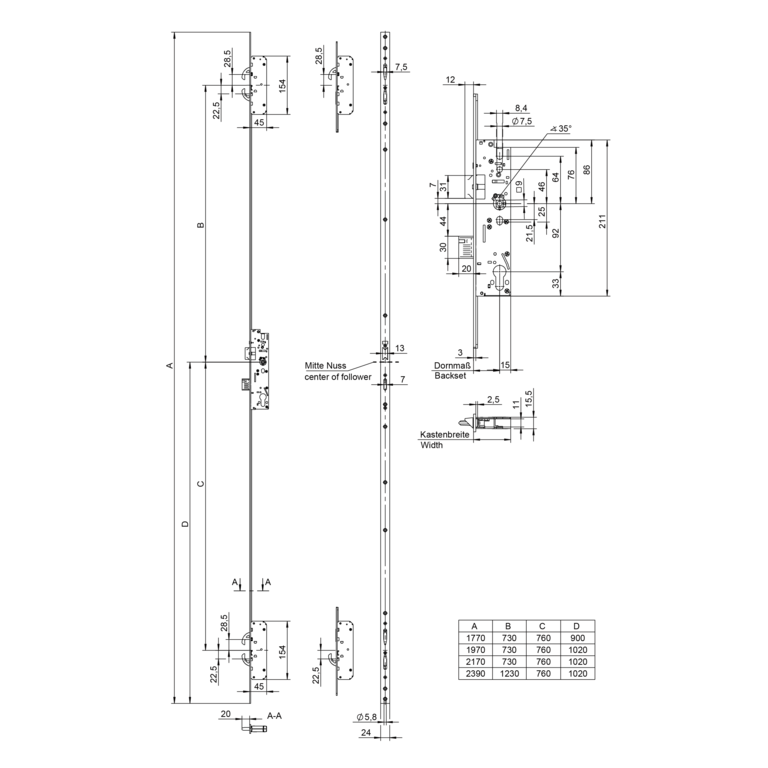

8677-techzeichnung.png53.72 KBpngDownload
Falle vorstehend (optional)3 mm / 5 mm
Nussüberwachung (inkl. 8 m Kabel)Optional
Riegel vorstehend (optional)3 mm
Riegelüberwachung (inkl. 10 m Kabel)Optional
Umgekehrte FluchttürfunktionJa
Zusätzliche NebenverriegelungOptional
