864E Gegenkasten

Slider überspringen
  • Gegenkasten
  • Gegenkasten
  • Gegenkasten
  • Gegenkasten
Gegenkasten
  • Gegenkasten
  • Gegenkasten
  • Gegenkasten
  • Gegenkasten
  • Funktion: Beim Bestromen des E-Öffners kann der Gangflügel geöffnet werden. Bei Betätigung eines Türdrückers oder einer Griffstange / Druckstange werden die Treibriegelstangen des Gegenkastens eingezogen. Gleichzeitig werden Falle und Riegel des Gangflügelschlosses zurückgeschoben
  • Hinweis: Keine Verwendung mit Umlenkschloss 661U möglich
  • Zertifiziert nach EN 1125: Ja
  • Zertifiziert nach EN 12209: Ja
  • Zertifiziert nach EN 179: Ja

Art.-Nr. 864E

Fachhändler finden

Funktion Beim Bestromen des E-Öffners kann der Gangflügel geöffnet werden. Bei Betätigung eines Türdrückers oder einer Griffstange / Druckstange werden die Treibriegelstangen des Gegenkastens eingezogen. Gleichzeitig werden Falle und Riegel des Gangflügelschlosses zurückgeschoben
Hinweis Keine Verwendung mit Umlenkschloss 661U möglich
Zertifiziert nach EN 1125 Ja
Zertifiziert nach EN 12209 Ja
Zertifiziert nach EN 179 Ja
Anwendung Für Schlösser mit Fluchttürfunktion und E-Öffner

Anschlussgewinde für TreibriegelstangeM5
AntriebssperreOben und unten
Dornmaß30, 35, 40, 45, 50, 55, 60, 65 mm
Flachstulp (Standardausführung)24 x 3 mm
Hinterdornmaß15 mm
Hinweis U-StulpAlle U-Stulpen werden mit Endkappen geliefert, Bei U-Stulpen ändert sich das Dornmaß um -1 mm
KastenbreiteDornmaß + 15 mm
Kastenhöhe252 mm
KastenmaterialStahl verzinkt
Kastentiefe18,2 mm
LappenlängeUngekürzt (31,0 mm)
Mit LappenstulpMit E-Öffner ET 40
Nussdrehwinkel40°
Nussvierkant9 mm
Ohne LappenstulpMit E-Öffner ET 30
Richtungsangabe erforderlichJa
Stangenhub20 mm
Stulplängen270 mm
StulpmaterialEdelstahl rostfrei
U-Stulp (Standardausführung)24 x 6 mm
SerieFür Serie 8600

26

Ergebnisse gefunden

Anzeigen pro Seite

BeschreibungSpracheDateigrößeDateityp
Brochure Series 8000 en 18.93 MBpdfDownload
Prospekt Serie 8000 de 19.06 MBpdfDownload
Brochure Product overview emergency exit door locks en 16.00 MBpdfDownload
Prospekt Programmübersicht Fluchttürschlösser de 16.01 MBpdfDownload
Certificate of constancy of performance EN 179 en 1.38 MBpdfDownload
Zertifikat der Leistungsbeständigkeit EN 179 de 1.26 MBpdfDownload
Zertifikat der Leistungsbeständigkeit EN 179 pl 1.26 MBpdfDownload
Zertifikat der Leistungsbeständigkeit EN 1125 pl 1.60 MBpdfDownload
Certificate of constancy of performance EN 1125 en 1.56 MBpdfDownload
Zertifikat der Leistungsbeständigkeit EN 1125 de 1.60 MBpdfDownload
Umwelt Produktdeklaration EPD pl 690.98 KBpdfDownload
Environmental Product Declaration EPD en 576.50 KBpdfDownload
Umwelt Produktdeklaration EPD de 690.98 KBpdfDownload
VdS Anerkennung - Einbruchmeldeanlagen der Klasse C de 1.30 MBpdfDownload
VdS Anerkennung - Einbruchmeldeanlagen der Klasse C pl 1.30 MBpdfDownload
VdS approval - Class C burglar alarm systems en 1.30 MBpdfDownload
General installation instruction - CE labellings en 426.45 KBpdfDownload
Allgemeine Montageanleitung - CE Kennzeichnungen de 426.45 KBpdfDownload
Allgemeine Montageanleitung - CE Kennzeichnungen pl 426.45 KBpdfDownload
Leistungserklärung S005 BauPVo (EU Nr. 305/2011) EN 179 / EN 1125 Gegenkästen / Umlenkschlösser pl 1.06 MBpdfDownload
Leistungserklärung S005 BauPVo (EU Nr. 305/2011) EN 179 / EN 1125 Gegenkästen / Umlenkschlösser de 1.06 MBpdfDownload
Declaration of Performance S005 BauPVo (EU Nr. 305/2011) EN 179 / EN 1125 Lock cases / Reverse action locks en 1.06 MBpdfDownload

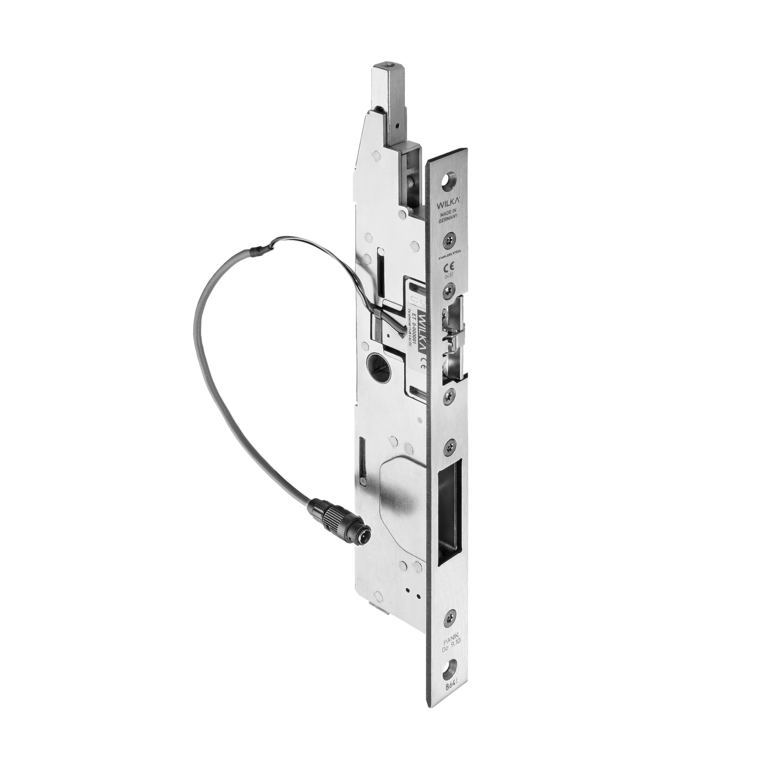

864e-produktfoto.png en 99.52 KBpngDownload

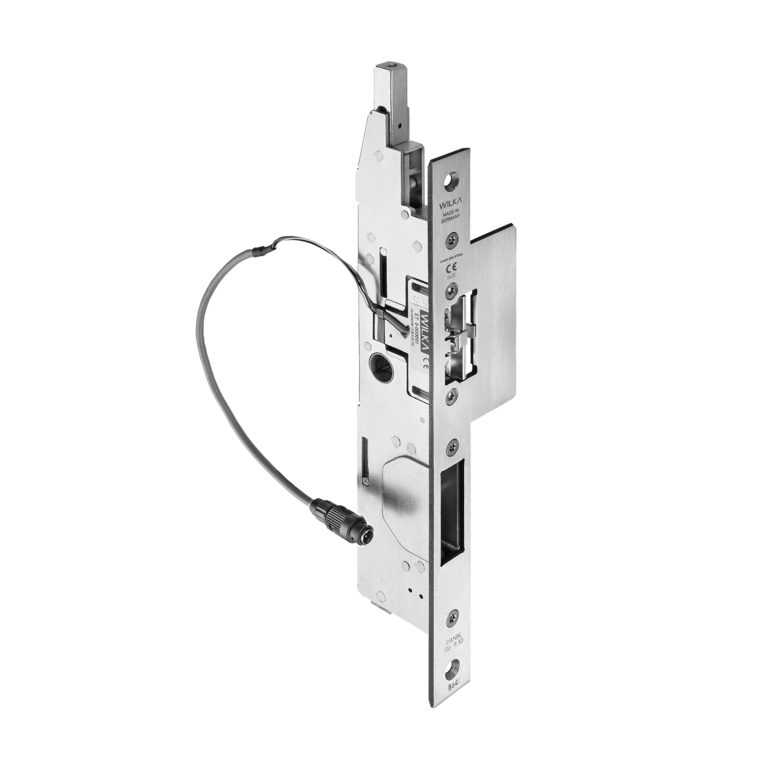

864e-lappen-produktfoto.png pl 107.38 KBpngDownload

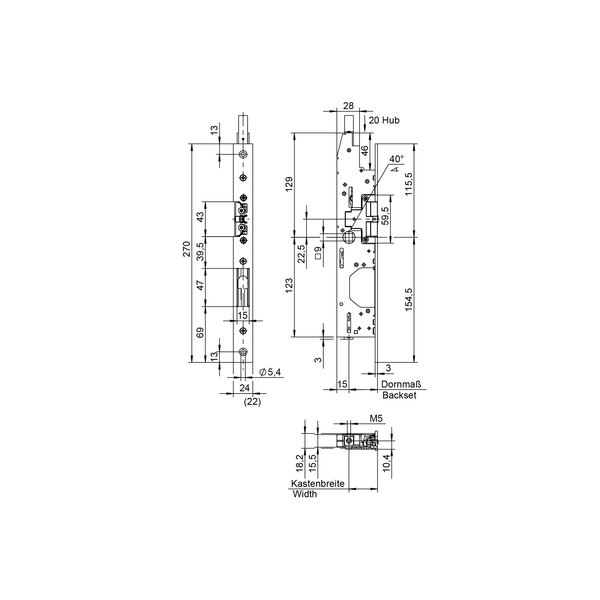

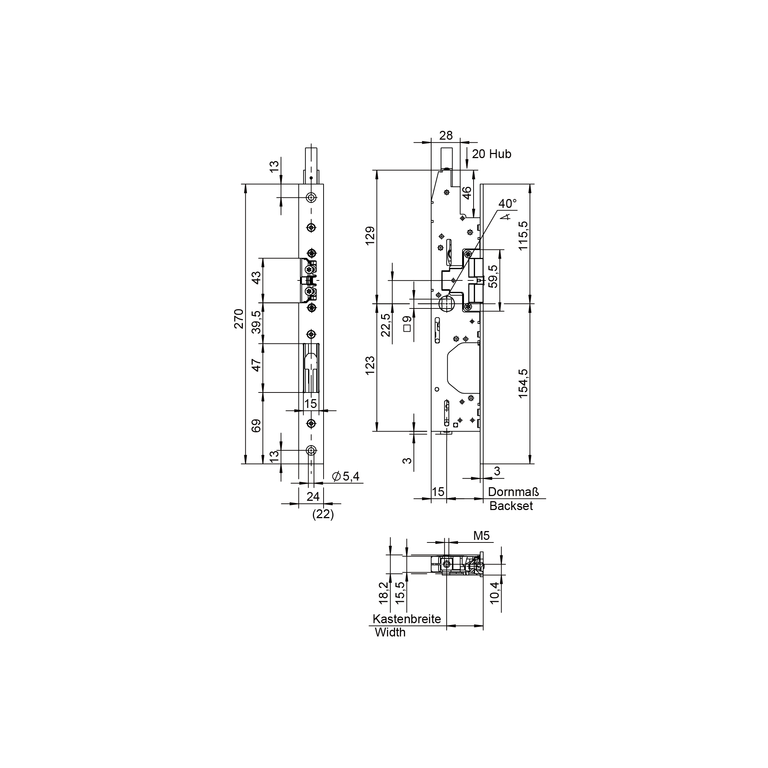

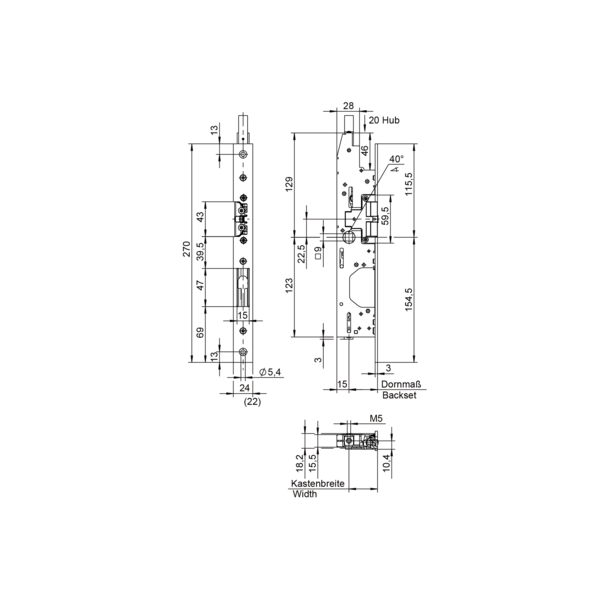

864e-techzeichnung.png de 50.90 KBpngDownload

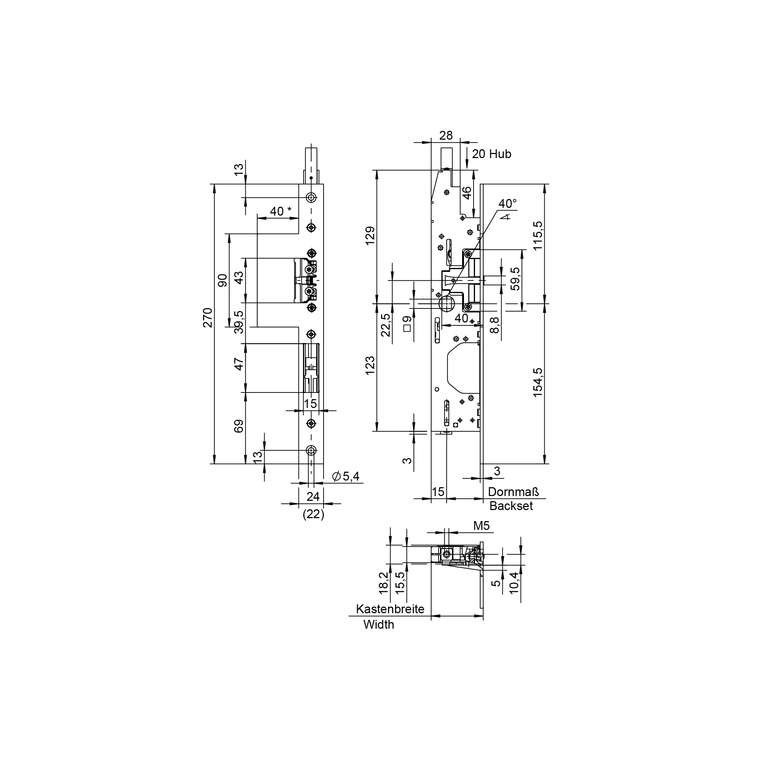

864e-lappen-techzeichnung.png pl 55.68 KBpngDownload
Flachstulp (Sonderausführung)22 x 3 mm
Riegelüberwachung (inkl. 10 m Kabel)Optional
U-Stulp (Sonderausführung)22 x 6 mm
